Назначение и принцип работы

Сигнализатор предназначен для круглосуточного контроля и измерения концентраций:

• Угарного газа (CO)

• Горючих газов (метан или пропан-бутановая смесь)

Прибор осуществляет:

• Автоматическое измерение концентраций

• Управление исполнительными устройствами

• Сигнализацию о превышении порогов

• Работу в непрерывном режиме

Конструкция и модификации

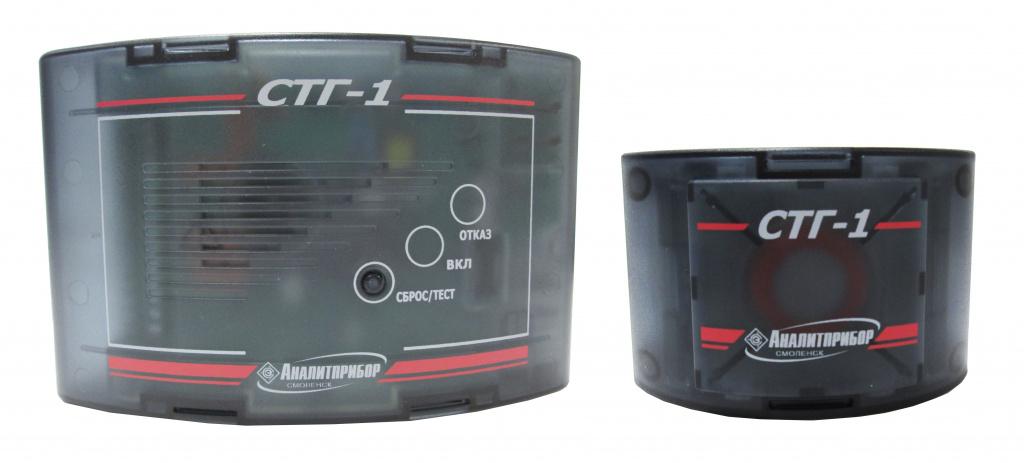

Прибор состоит из:

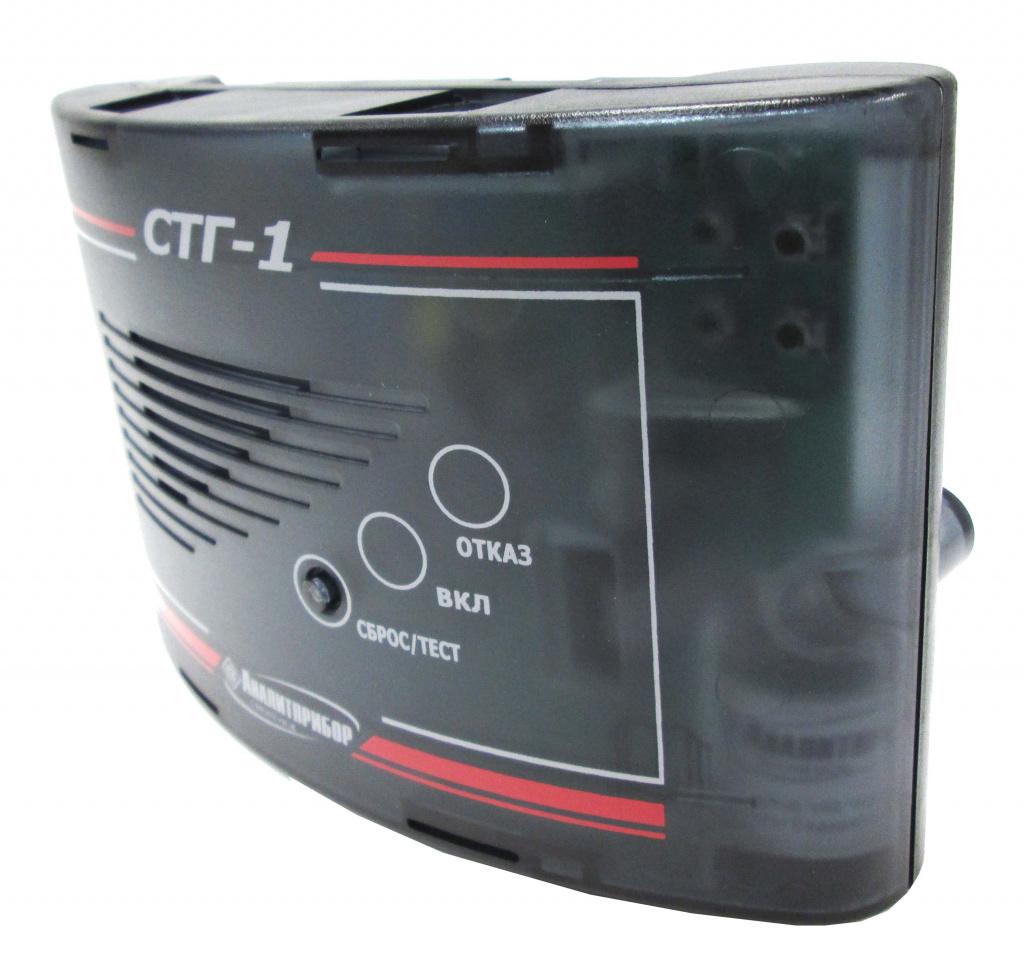

• Блока контроля и сигнализации (БКС) со встроенным датчиком CO

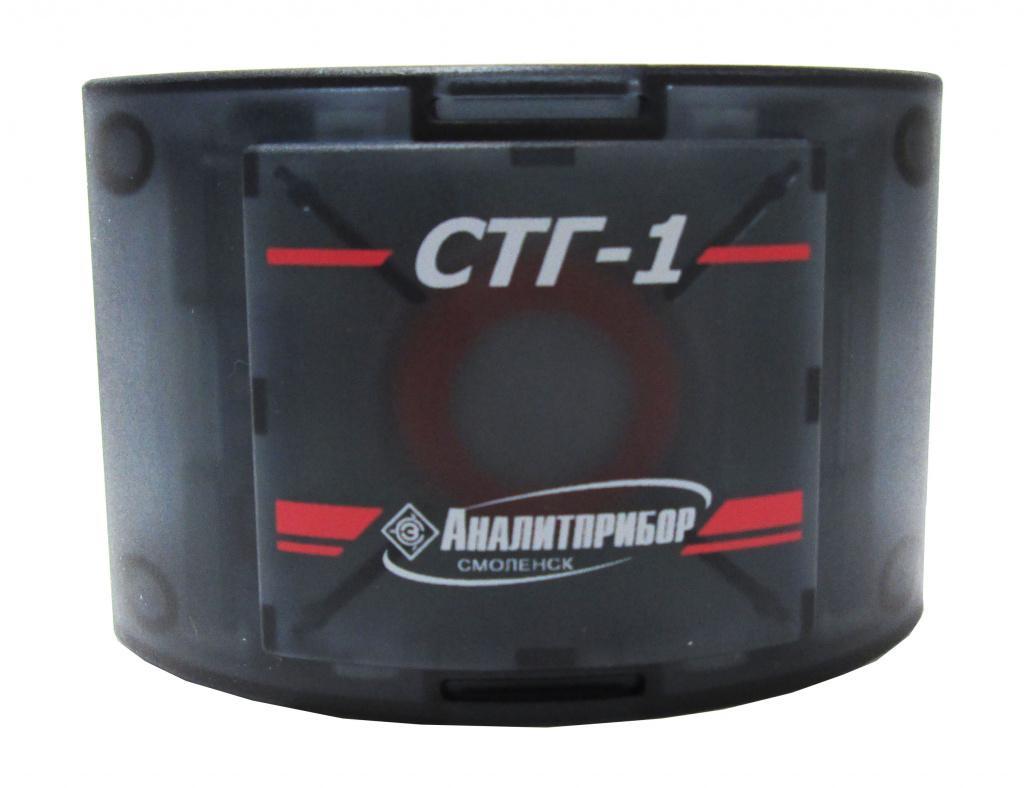

• Выносных блоков датчиков горючих газов

Модификации:

• СТГ-1-1 (с одним выносным датчиком СН)

• СТГ-1-2 (с двумя выносными датчиками СН)

Технические характеристики

Методы измерения:

• Электрохимический (для CO)

• Термохимический (для СН)

• Диффузионный отбор пробы

Требования к установке

Размещение:

• БКС со датчиком CO: высота 1,5-1,8 м от пола

• Датчики горючих газов: 10-20 см от потолка

• Расчет площади: 1 датчик СН на 100 м², 1 датчик CO на 200 м²

• Минимум один датчик на помещение

Сертификация и гарантии

Соответствие:

• Внесен в реестр СИ РФ

• Межповерочный интервал: 12 месяцев

• Гарантийный срок: 18 месяцев

• Соответствие техническим условиям ИБЯЛ.413411.056 ТУ

Преимущества модели

• Одновременный контроль CO и горючих газов

• Простота установки и эксплуатации

• Наличие силовых “сухих” контактов реле

• Двухпороговое оповещение

• Возможность настройки порога срабатывания

• Широкий температурный диапазон (-10…+50°C)

• Функция самопроверки через кнопку “ТЕСТ”

• Возможность подключения к диспетчерскому пульту

• Автокалибровка нуля

• Компактные размеры

Области применения

Используется на объектах:

• Промышленные и административные здания

• Котельные на природном или сжиженном газе

• Индустриальные парки

• Объекты ЖКХ

• Инженерные сооружения

Состав системы

Компоненты:

• Сигнализатор СТГ-1

• Клапаны КЭГ 9720 различных модификаций

• Диспетчерский пульт ДИСП

• Рекомендованные типы соединительных кабелей:

  • ШВВП 3х0,25

  • ПВС 3х0,5

  • ШВЛ 3х0,75

  • ППВ 3х1,0

  • РПШ 3х1,25

Прибор обеспечивает комплексную защиту от загазованности, автоматически управляя вспомогательным оборудованием и сигнализируя о превышении допустимых концентраций опасных газов.
