Назначение и принцип работы

Сигнализатор предназначен для круглосуточного контроля и измерения массовой концентрации угарного газа (CO) в воздухе рабочей зоны. Прибор осуществляет:

• Автоматическое измерение концентраций

• Управление исполнительными устройствами

• Сигнализацию о превышении порогов

• Работу в непрерывном режиме

Конструкция и особенности

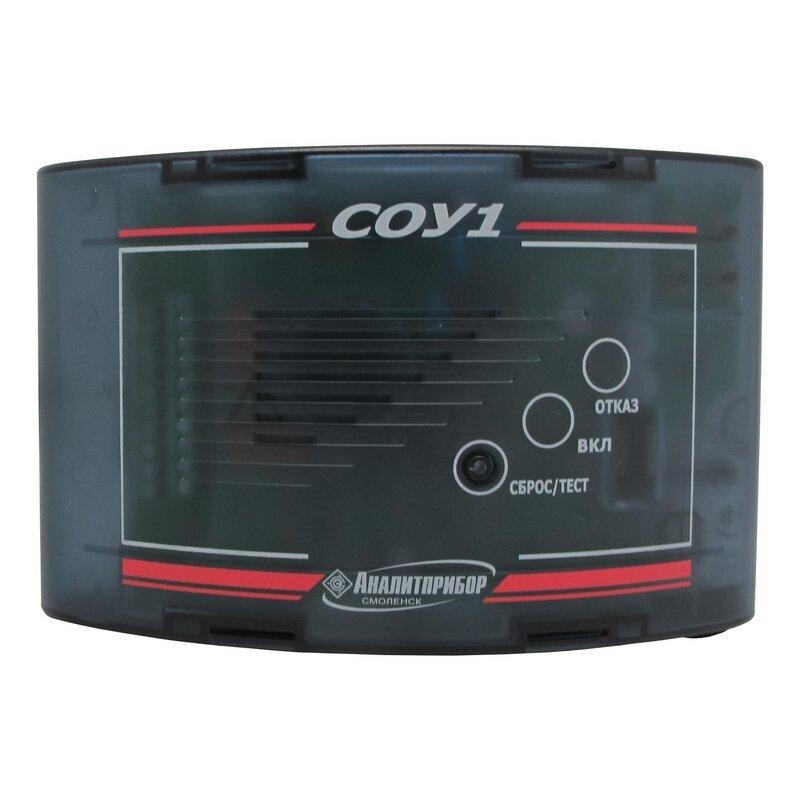

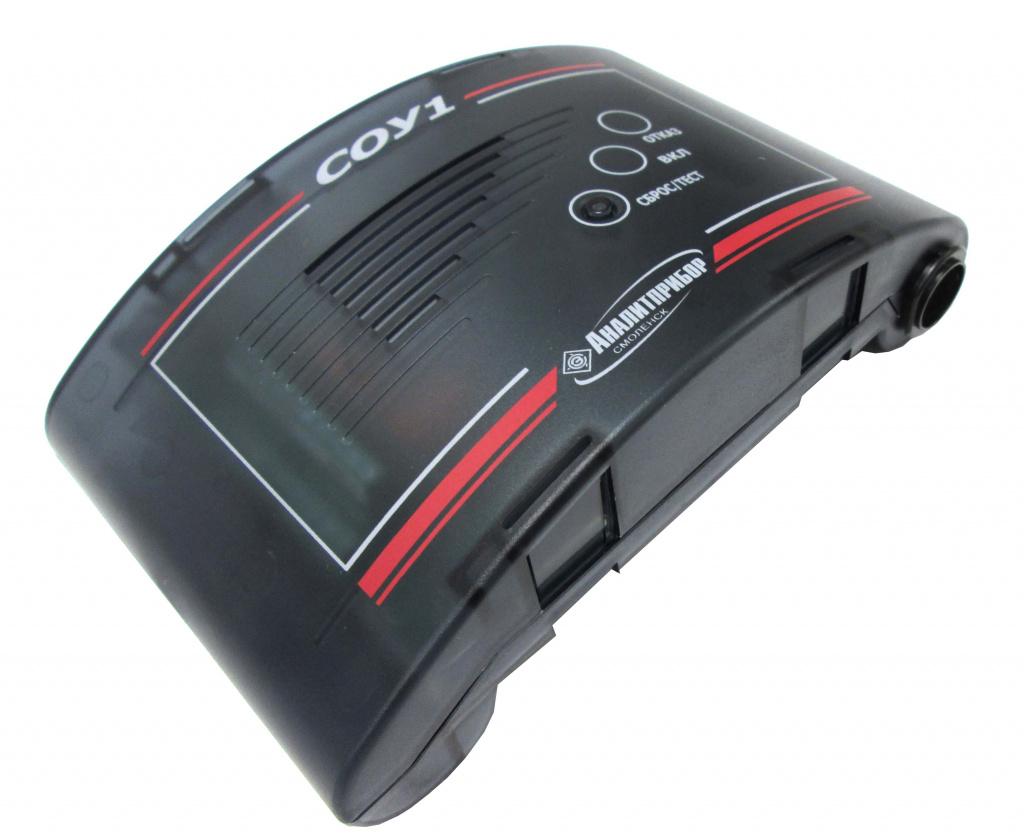

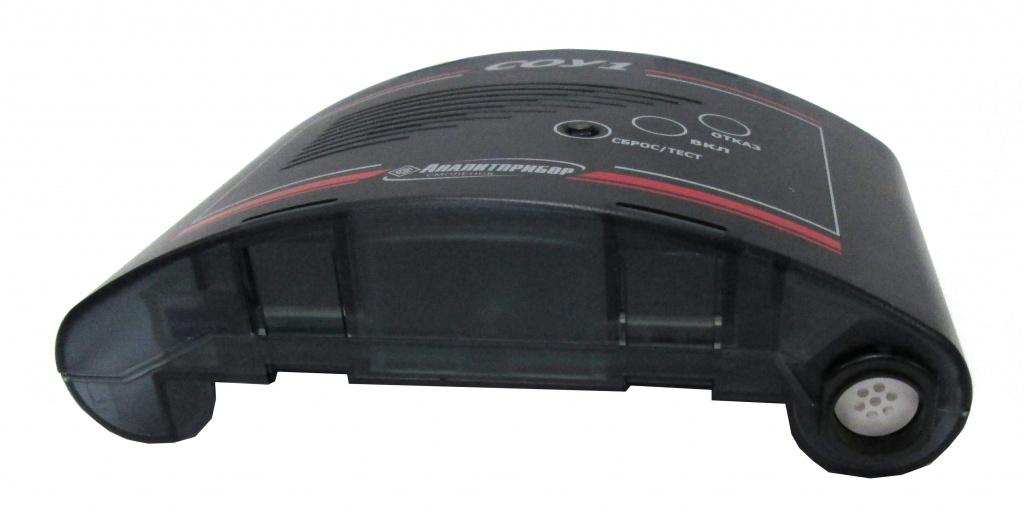

Прибор представляет собой:

• Моноблочную конструкцию

• Пластиковый корпус

• Встроенную электрохимическую ячейку (ЭХЯ ИБЯЛ.305649.035-83)

• Диффузионный отбор пробы

Требования к установке

Размещение:

• Высота установки: 1,5-1,8 м от уровня пола

• Вертикальное крепление на стену

• Расчет площади: 1 прибор на 200 м²

• Минимум один прибор на помещение

• Установка рядом с местом возможной утечки газа

• Расстояние от приточного воздуха: не менее 2 метров

• Запрет на установку вблизи источников тепла

Сертификация и гарантии

Соответствие:

• Внесен в реестр СИ РФ

• Межповерочный интервал: 12 месяцев

• Гарантийный срок: 18 месяцев

• Соответствие техническим условиям ИБЯЛ.413534.011 ТУ

Преимущества модели

• Простота установки и эксплуатации

• Наличие силовых “сухих” контактов реле

• Двухпороговое оповещение

• Широкий температурный диапазон (-10…+50°C)

• Функция самопроверки через кнопку “ТЕСТ”

• Возможность подключения к диспетчерскому пульту

• Автокалибровка нуля

• Компактные размеры

• Наличие выхода “КОНТРОЛЬ” (0,4-2,0В)

• Возможность интеграции в систему безопасности

Состав системы

Компоненты:

• Сигнализатор СОУ-1

• Клапаны КЭГ 9720 различных модификаций:

  • DN 65 (Р=0,1МПа и Р=0,4МПа)

  • DN 80 (Р=0,1МПа и Р=0,4МПа)

• Диспетчерский пульт ДИСП

• Сигнализатор горючих газов СГГ-6М

• Рекомендованные типы соединительных кабелей:

  • ШВВП 3х0,25

  • ПВС 3х0,5

  • ШВЛ 3х0,75

Области применения

Используется на объектах:

• Промышленные и административные здания

• Автостоянки и подземные паркинги

• Индустриальные парки

• Котельные различной мощности

• Объекты ЖКХ

• Инженерные сооружения

Прибор обеспечивает надежную защиту от угарного газа, автоматически управляя вспомогательным оборудованием и сигнализируя о превышении допустимых концентраций опасного газа.
